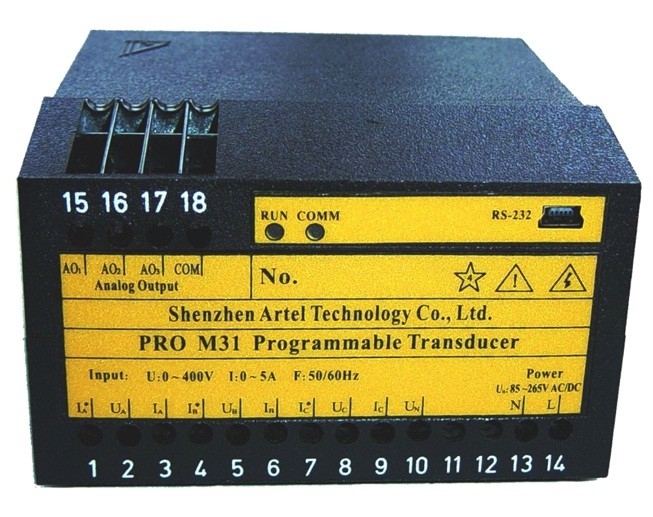

Αναλογική ανάλυση ελέγχου μετατροπέων τάσης προγραμματίσημη

Αναλογική ανάλυση ελέγχου μετατροπέων τάσης προγραμματίσημη

Περιγραφή

Απομονωμένα προγραμματίσημα τερματικά αναλογικής παραγωγής

2 αποτελέσματα ενεργειακού σφυγμού, 1 παραγωγή rs-485

Πραγματικός - χρόνος που ελέγχει και που αναλύει το U, Ι, PF, Φ, Π, Q, παράμετροι του S

Προγραμματίσημος τρόπος μέτρησης, πεδίο μέτρησης

Μετρημένη παράμετρος

Τεχνική προδιαγραφή

Εισαγωγή σημάτων

Ρεύμα εναλλασσόμενου ρεύματος

0~5A προαιρετικός

Κατανάλωση ισχύος: ≤0.1VA ανά φάση

Ικανότητα υπερφόρτωσης: 2X συνεχής εκτιμημένη αξία,

100A/1S μη συνεχώς

Πεδίο μέτρησης: 2%~110%

Τάση εναλλασσόμενου ρεύματος

Μέγιστη άμεση τάση εισαγωγής: 693V

Κατανάλωση ισχύος: ≤0.2VA ανά φάση

Ικανότητα υπερφόρτωσης: 2X συνεχής εκτιμημένη αξία,

2500V/1S μη συνεχώς

Πεδίο μέτρησης: 5%~110%

Πεδίο συχνότητας: 45~55Hz ή 55~65Hz προαιρετικό

Παραγωγή σημάτων

Ψηφιακή παραγωγή (επικοινωνία)

Κανάλι παραγωγής: 1

Τύπος: Rs-485, απομονωμένος

Πρωτόκολλο: Modbus RTU

Baud ποσοστό: 1200, 2400, 4800, 9600, 19200bps

Αναλογική παραγωγή

Κανάλια παραγωγής: 3 κανάλια

Τύπος παραγωγής: 0~1mA, 4~20mA, 0~1V, 0~5V, -20~+20mA, -10~+10V

Χρόνος απόκρισης:<400ms>

Άλλες παράμετροι

Θερμοκρασία λειτουργίας: - 10℃~ +60℃

Θερμοκρασία αποθήκευσης: - 40℃~ +85℃

Υγρασία λειτουργίας: 5~95%RH

Temp. ποσοστό μετατόπισης: <100ppm>

Εντυπωσιακή τάση: 4000V/1min.

Κατηγορία ρύπανσης: Class2

Υλικό της κατοικίας: ACC ευφλέκτου. σε UL 94V0

Διαστατικό μέγεθος: 72mmX117mmX113mm
