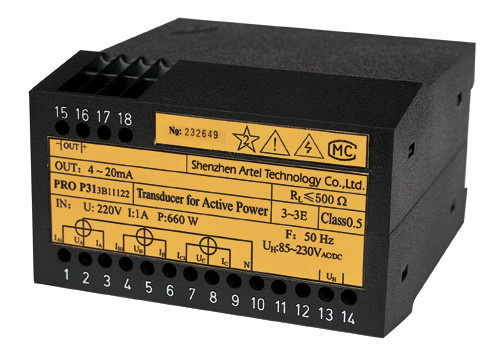

3P 3W 1.5X 600V ΥΠΈΡ ηλεκτρικός παράγοντας δύναμης μετατροπέων ενεργός/αντιδραστικός

3P 3W 1.5X 600V ΥΠΈΡ ηλεκτρικός παράγοντας δύναμης μετατροπέων ενεργός/αντιδραστικός

1. Περιγραφή προϊόντων

Υπέρ μετατροπείς σειράς για τις ηλεκτρικές ποσότητες, θεμελιώδεις συσκευές για την αυτοματοποίηση διαδικασίας. Όλο το μας

τα όργανα ικανοποιούν τις πολύ σημαντικούς απαιτήσεις και τους κανονισμούς σχετικά με την ηλεκτρομαγνητική συμβατότητα

και ασφαλής απομόνωση (πρότυπα IEC688-1992 και πρότυπα GB/T 13850-1998). Οι συσκευές ήταν

αναπτυγμένος, κατασκευασμένος και δοκιμασμένος σύμφωνα με το σύστημα ISO 9001 εξασφάλισης ποιότητας.

2. Τεχνική προδιαγραφή

Ακρίβεια: Class0.2, 0.5

Παροχή βοηθητικού ηλεκτρικού ρεύματος: 85V~265VDC/AC 24V~80VDC/AC

Σταθερότητα: Ετήσιο ποσοστό ≤±0.2% αλλαγής

Ικανότητα υπερφόρτωσης εισαγωγής:

Συνεχής ικανότητα ≤1.5X υπερφόρτωσης

Παροδική τάση Limit≤3X τρέχον Limit≤30X ικανότητας υπερφόρτωσης

Παραγωγή:

Σταθερή παραγωγή τάσης, αντιστάτης φορτίων    Rext≥250Ω

Σταθερή τρέχουσα παραγωγή, αντιστάτης φορτίων    Rext≤500Ω

Εναλλασσόμενο κύμα: ≤18mV (μέγιστος-αιχμή)

Χρόνος απόκρισης: ≤300ms

Εντυπωσιακή τάση: ≤2.5kV

Λειτουργούσα θερμοκρασία: -10℃~+55℃

Θερμοκρασία αποθήκευσης: -40℃~+85℃

Σχετική υγρασία του ετήσιου μέσου όρου: ≤90%RH

Εγκατάσταση: Ράγα DIN 35mm

Μέγεθος: 105mm×69mm×112mm

Εγγυητική περίοδος: 2 έτη

3. Τεχνικά στοιχεία

Μέτρηση του τρόπου: ενιαία φάση, 3P3W

Τάση εισαγωγής: 100V, 220V, 380V, 600V

Ρεύμα εισαγωγής: 0A~1A, 0A~2A, 0A~5A

Παράγοντας δύναμης: cosφ 0~1, sinφ0~1

Παραγωγή: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. Διάγραμμα καλωδίωσης

ΥΠΕΡ διάγραμμα καλωδίωσης S32 (3P3W)

Σημειώσεις: η ανάγκη σύνδεσης ενιαίας φάσης αφαιρεί «IB, IB, Ν», η ανάγκη σύνδεσης ενιαίας φάσης αφαιρεί «I3*, I3, L3»,

«L2» συνδέουν με τη μηδενική γραμμή.
