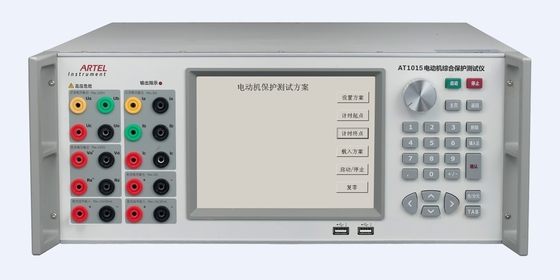

Ευφυής εξοπλισμός δοκιμής μετρητών ισχύος ηλεκτρονόμων προστασίας μηχανών χαμηλής τάσης

Ευφυής εξοπλισμός δοκιμής μετρητών ισχύος ηλεκτρονόμων προστασίας μηχανών χαμηλής τάσης

Σχεδιάγραμμα

AT1015 είναι κατάλληλο για την παραγωγή και τη βαθμολόγηση της βιομηχανικής και επιχείρησης μεταλλείας και χαμηλό

κατασκευαστής προστάτη μηχανών τάσης.

Κύρια λειτουργία

Διάφορες δοκιμές υποστήριξης του προστάτη μηχανών χαμηλής τάσης.

2$ες αρμονικές ~63rd παραγωγής.

Κύρια χαρακτηριστικά γνωρίσματα:

Υψηλή σταθερότητα, χαμηλή διαστρέβλωση κυματοειδούς

Βαθμολογήστε τους ρόλους μέτρησης του προστάτη μηχανών χαμηλής τάσης, συμπεριλαμβανομένης της τάσης, τρέχων, ενεργός &

αντιδραστική ισχύς, παράγοντας ισχύος, συχνότητα, αναλογικές εισαγωγή και παραγωγή.

Βαθμολογήστε τους προστατεύοντας ρόλους του προστάτη μηχανών, που περιλαμβάνει κάτω από την προστασία τάσης, πέρα από το ρεύμα

προστασία, που συνδέει με να στηρίξει την τρέχουσα προστασία διαρροής, την αποσύνδεση PT, και την προστασία μηχανών

χρόνος εκτέλεσης

Εξοπλισμένη με rs-232, η διεπαφή Ethernet, AT1015 μπορεί να υποστηρίξει τον έλεγχο PC

Επικοινωνήστε με τον προστάτη μηχανών χαμηλής τάσης μέσω του rs-232/485

Προσαρμόστε και αναπτύξτε το αυτόματα σύστημα ρύθμισης και βαθμολόγησης της μηχανής χαμηλής τάσης

προστάτης

Self-protection, που ανησυχεί και που επιδεικνύει τη θέση ελαττωμάτων για την υπερφόρτωση παραγωγής, βραχυκύκλωμα τάσης και

Τρέχον ανοιχτό κύκλωμα

Αυτόματα ανιχνεύστε και εντοπίστε τα ελαττώματα και το συναγερμό

Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα την ενημέρωση λογισμικού

Υποστηρίξτε τη βαθμολόγηση από το userself.

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: 100V, 220V, 380V, 660V

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10%RG

Σταθερότητα: 0.01%/2min

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 25VA κάθε φάση (ανθεκτικό φορτίο)

Ακρίβεια: 0.1%RG

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος

Σειρά: 1A, 5A, 30A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10%RG

Σταθερότητα: 0.02%/2min

Διαστρέβλωση: ≤0.2% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 30VA

Ακρίβεια μέτρησης: 0.1%RG

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.02%/2min

Ενεργός, αντιδραστική ακρίβεια μέτρησης δύναμης: 0.1%RG

Παραγωγή φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, 0.01° για την επιλογή

Ψήφισμα: 0.01°

Ακρίβεια: 0.05°.

Παραγωγή παράγοντα δύναμης

Σειρά ρύθμισης: -1 ~ 0 ~ +1

Ψήφισμα μέτρησης: 0.001

Ακρίβεια: 0.005

Παραγωγή συχνότητας

Σειρά ρύθμισης: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, ή 0.001Hz.

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.002 Hz.

Αρμονική ρύθμιση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό εύρος: 0~40%

Αρμονική γωνία: 0°~359.99°

Αρμονικό καθορισμένο λάθος: 2$ο ~31st: ≤±0.1% 32$ο ~63rd≤±0.2%

Μέτρηση ενεργειακού λάθους

Ενεργό όριο ενεργειακού βασικό λάθους:

±0.05%RD (τάση 15V~660V, τρέχον 0.05A~36A, PF≥0.5)

±0.1%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)

Αντιδραστικό όριο ενεργειακού βασικό λάθους:

±0.1%RD (τάση 15V~660V, τρέχον 0.05A~36A, PF≥0.5)

±0.2%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)

Παραγωγή ΣΥΝΕΧΟΥΣ τάσης

Σειρά: 10V

Σειρά ρύθμισης: (0~120) %RG

Ψήφισμα ρύθμισης: 1%RG, 10%RG

Σταθερότητα: 0.02%/2min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.2% (μη-χωρητικό φορτίο)

Φορτίο παραγωγής: ≥10mA

Ακρίβεια: 0.1%RG

Εύρος κυματισμών: ≤1%RG

ΣΥΝΕΧΗΣ τρέχουσα παραγωγή

Σειρά: 50mA

Σειρά ρύθμισης: (0~120) %RG

Ψήφισμα ρύθμισης: 1%RG, 10%RG

Σταθερότητα: 0.02%/2min

Φορτίο παραγωγής: 0.75VA

Ακρίβεια: 0.1%RG

Εύρος κυματισμών: όχι περισσότεροι από 1%

Μέτρηση τάσης ΣΥΝΕΧΟΥΣ εισαγωγής

Σειρά: ±10V

Σειρά μέτρησης: (0~150) %RG

Βασικό όριο λάθους: ± 0.1%RG

Λάθος μέτρησης κυματισμών: ± (5%RD + 0.1%), RD αναφέρεται μετρημένη στην κυματισμός αξία

Ψήφισμα: 0.01%RG

Το συνεχές ρεύμα εισήγαγε την τρέχουσα μέτρηση

Σειρά: ±20mA

Σειρά μέτρησης: (0~150) %RG

Βασικό όριο λάθους: ± 0.1%RG

Λάθος μέτρησης κυματισμών: ± (5%RD + 0.1%), RD αναφέρεται μετρημένη στην κυματισμός αξία

Ψήφισμα: 0.01%RG

DI/DO εισόδου-εξόδου

2 DI input, 2 ΚΑΝΕΙ την παραγωγή

Γενικές παράμετροι

Παροχή ηλεκτρικού ρεύματος: 90~265VAC/DC

Συχνότητα: 50Hz~60Hz

Κατανάλωση: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, συγγενής humidity≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (λ) × 440mm (ψ) × 176mm (η)

Βάρος: 28Kg
