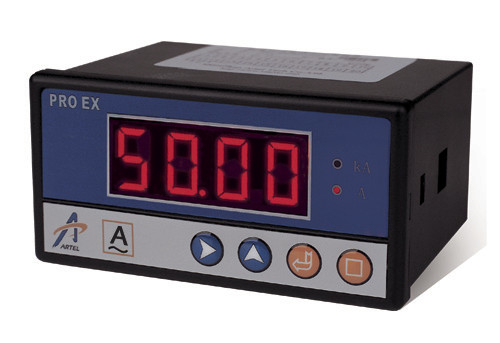

Ο ψηφιακός μετρητής επιτροπής δύναμης, ψηφιακή επιτροπή βολτόμετρων τοποθετεί AMP το μετρητή

1. Σχεδιάγραμμα

Ο ΥΠΕΡ ΠΡΩΗΝ ψηφιακός μετρητής επιτροπής είναι ένα ευφυές όργανο που έχει ενσωματώσει με στο μορφωματικό σχέδιο της ψηφιακής επίδειξης, αναλογική παραγωγή, RS485, πέρα από το αρχείο συναγερμών ορίου και την παραγωγή ηλεκτρονόμων. Το όργανο εκπληρώνει τα πρότυπα GB/T13978-2008, προτύπων GB/T το 13850-1998, GB/T 17626.5-2008, IEC1010 και EN61010.

2. Τεχνικά στοιχεία

Σύνδεση: Ενιαία φάση

Εισαγωγή: Τάση: 57.7~ 600VAC

Ρεύμα: 0~ 5A

Σειρά δοκιμής: -0.5~1~+0.5, -0~1~+0

Συχνότητα: 50/60 Hz

3. Λειτουργικό διάγραμμα αρχής

4. Διάγραμμα καλωδίωσης

ΥΠΕΡ ΠΡΩΗΝ L51 (ενιαίο) διάγραμμα καλωδίωσης

5. Άλλες παράμετροι

Θερμοκρασία λειτουργίας: -10℃~55℃

Υγρασία λειτουργίας: ≤ 95% (non-condensing)

Θερμοκρασία αποθήκευσης: -40℃~85℃

Υγρασία αποθήκευσης: ≤ 95%

Διαστατικό μέγεθος: EX51: 48*96*76mm

Εγκατάσταση: Μοντάρισμα επιτροπής.

EX51 μέγεθος εγκατάστασης: 46*94mm
