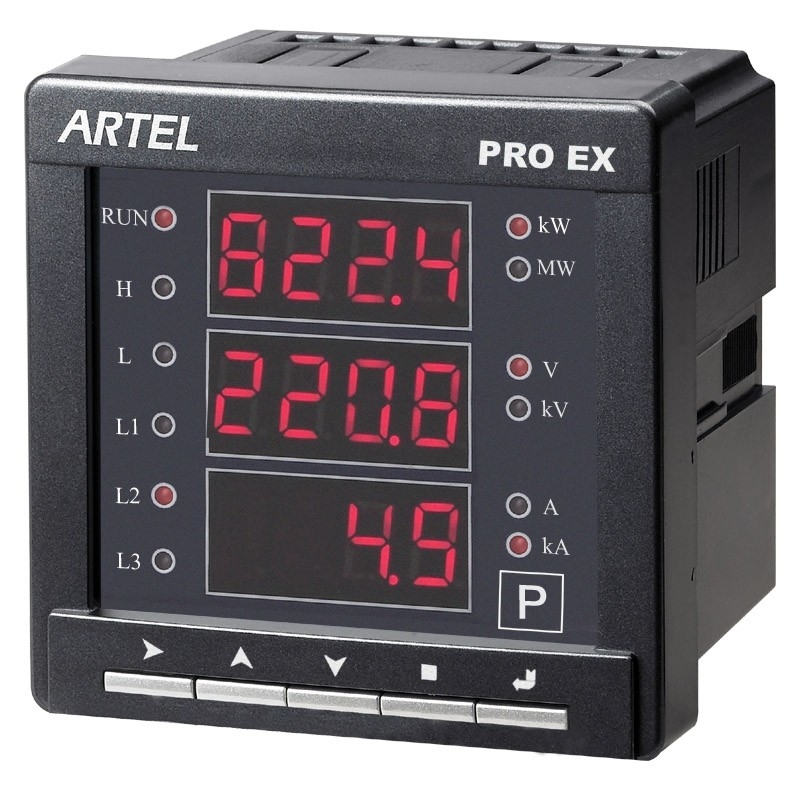

Η ψηφιακή επιτροπή βολτόμετρων τοποθετεί, πολλών χρήσεων μορφωματικό σχέδιο μετρητών δύναμης

1. Τεχνικά στοιχεία

Σύνδεση: 3P3W, 3P4W

Τάση εισαγωγής: 57.7~600VAC

Πεδίο PT: 0.1~6500

Συχνότητα: 50/60Hz

Σειρά επίδειξης: 0~9999kV

2. Σχεδιάγραμμα

Ο ΥΠΕΡ ΠΡΩΗΝ ψηφιακός μετρητής επιτροπής είναι ένα ευφυές όργανο που έχει ενσωματώσει με στο μορφωματικό σχέδιο της ψηφιακής επίδειξης, αναλογική παραγωγή, RS485, πέρα από το αρχείο συναγερμών ορίου και την παραγωγή ηλεκτρονόμων. Το όργανο εκπληρώνει τα πρότυπα GB/T13978-2008, προτύπων GB/T το 13850-1998, GB/T 17626.5-2008, IEC1010 και EN61010.

3. Διάγραμμα καλωδίωσης

ΥΠΕΡ ΠΡΩΗΝ U53 3P4W

Σημείωση: Όταν είναι 3P3W, η γραμμή Ν δεν μπορεί να συνδεθεί και τελικό 7# (ν) βραχυκυκλώνεται με το τερματικό

9# (L2)

4. Άλλες παράμετροι:

Θερμοκρασία λειτουργίας: -10℃~55℃

Υγρασία λειτουργίας: ≤ 95% (non-condensing)

Θερμοκρασία αποθήκευσης: -40℃~85℃

Υγρασία αποθήκευσης: ≤ 95%

Διαστατικό μέγεθος: EX53: 96*96*76mm

Εγκατάσταση: Μοντάρισμα επιτροπής.

EX53 μέγεθος εγκατάστασης: 91*91mm
