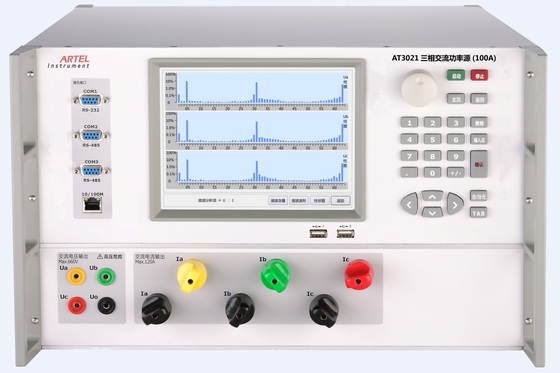

Φορητός ελεγκτής μετρητών δύναμης 100A για την εταιρία πλέγματος δύναμης

Φορητός ελεγκτής μετρητών δύναμης 100A για την εταιρία πλέγματος δύναμης

Σχεδιάγραμμα:

AT3021 είναι κατάλληλο για τα τμήματα μέτρησης ερευνητικού οργάνου, εταιρία πλέγματος δύναμης και

σιδηρόδρομος, εθνικά επίπεδα οργάνων μέτρησης καθόλου, και η δοκιμή, η παραγωγή και η επιθεώρηση του μετρητή

κατασκευαστής.

Κύρια λειτουργία:

1. Χρησιμοποιημένος για τις διάφορες δοκιμές του αναλογικού και ψηφιακού μετρητή τάσης εναλλασσόμενου ρεύματος και του τρέχοντος μετρητή,
2. Ενιαίος/τριφασικός ενεργός και αντιδραστικός μετρητής δύναμης,
3. Μετρητής γωνίας φάσης,
4. Ενιαίος/τριφασικός μετρητής παράγοντα δύναμης,
5. frequeny μετρητής,
6. και σύγχρονος-μετρητής,
7. Ενιαίος/τριφασικός ενεργός και αντιδραστικός μετρητής δύναμης
8. 2$ες αρμονικές ~63rd παραγωγής

Κύρια χαρακτηριστικά γνωρίσματα:

• Το μορφωματικό σχέδιο, ισχυρή αντιπαρεμβατική δυνατότητα, AT3021 μπορεί να χρησιμοποιηθεί για τη δοκιμή παρέμβασης στατικού
• ηλεκτρική ενέργεια, EMC και ούτω καθεξής.
• Υψηλή σταθερότητα, χαμηλή διαστρέβλωση κυματοειδούς
• 8» η οθόνη αφής χρώματος, διασυνδέει φιλικό, εύκολος να λειτουργήσει.
• Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT3021 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία,
• Έλεγχος PC ή πρακτικός ασύρματος τελικός έλεγχος.
• Επικοινωνήστε με το δοκιμασμένο μετρητή μέσω RS485
• Προσαρμόστε την αυτόματος-βαθμολόγηση και το σύστημα επιθεώρησης των μετρητών
• Selfprotection, που ανησυχεί και που επιδεικνύει τη θέση υπερφόρτωσης για την υπερφόρτωση παραγωγής εξοπλισμού, βραχυκύκλωμα τάσης, τρέχον ανοιχτό κύκλωμα
• Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα τη ενημέρωση λογισμικού
• Υποστηρίξτε τη βαθμολόγηση από το userself.

Τύπος

AT3021C 3-phase πηγή ισχύος εναλλασσόμενου ρεύματος (100A), κατηγορία 0.05

AT3021B 3-phase πηγή ισχύος εναλλασσόμενου ρεύματος (100A), κατηγορία 0.1

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: 100V, 220V, 380V

Σειρά ρύθμισης: (0~120) %RG RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ρυθμίστε το ψήφισμα: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.005%/1min (κατηγορία 0.05), 0.01%/1min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.1% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 25V το /phase (φορτίο αντίστασης)

Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος:

Σειρά: 0.05A, 0.2A, 1A, 5A, 20A, 100A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 120VA (120A σειρά)

Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Ενεργός/αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Παραγωγή φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, ή 0.01°

Ψήφισμα: 0.01°

Ακρίβεια μέτρησης: 0.05°.

Παραγωγή παράγοντα δύναμης:

Σειρά ρύθμισης: -1 ~ 0 ~ +1

Μέτρηση του ψηφίσματος: 0.0001

Ακρίβεια μέτρησης: 0.0005

Παραγωγή συχνότητας

Ρύθμιση της σειράς: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, ή 0.001Hz

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.001 Hz.

Αρμονική ρύθμιση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό εύρος: 0~40%

Αρμονική γωνία: 0°~359.99°

Αρμονικό καθορισμένο λάθος: 2nd~31st: ≤±0.1%, 32nd~63rd: ≤±0.2%

Μέτρηση ενεργειακού λάθους:

Ενεργό όριο ενεργειακού βασικό λάθους:

±0.05%RD (τάση 15V~660V, τρέχον 0.02A~120A, PF≥0.5)

±0.1%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Αντιδραστικό όριο ενεργειακού βασικό λάθους:

±0.1%RD (τάση 15V~660V, τρέχον 0.02A~120A, PF≥0.5)

±0.2%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Άλλες παράμετροι:

Παροχή ηλεκτρικού ρεύματος: 90-265VAC/DC

Συχνότητα ισχύος: 50Hz~60Hz

Κατανάλωση ισχύος: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, υγρασία: RH≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (L) × 440mm (W) × 176mm (Χ)

Βάρος: 35kg
