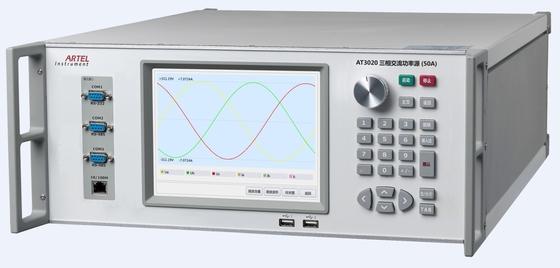

8 μέτρηση δύναμης οθόνης αφής χρώματος ίντσας με το PC/το ραδιόφωνο

8 μέτρηση δύναμης οθόνης αφής χρώματος ίντσας με το PC/το ραδιόφωνο

Κύρια λειτουργία:

Χρησιμοποιημένος για τις διάφορες δοκιμές του αναλογικού και ψηφιακού μετρητή τάσης εναλλασσόμενου ρεύματος και του τρέχοντος μετρητή, ενιαίες/τριφασικές

ενεργός και αντιδραστικός μετρητής δύναμης, μετρητής γωνίας φάσης, ενιαίος/τριφασικός μετρητής παράγοντα δύναμης, frequeny

μετρητής, και σύγχρονος μετρητής, ενιαίος/τριφασικός ενεργός και αντιδραστικός μετρητής δύναμης 2$ες αρμονικές ~63rd παραγωγής

Σχεδιάγραμμα:

AT3020 είναι κατάλληλο για τα τμήματα μέτρησης ερευνητικού οργάνου, εταιρία πλέγματος δύναμης και

σιδηρόδρομος, εθνικά επίπεδα οργάνων μέτρησης καθόλου, και η δοκιμή, η παραγωγή και η επιθεώρηση του μετρητή

κατασκευαστής.

Κύρια χαρακτηριστικά γνωρίσματα:

1. Το μορφωματικό σχέδιο, ισχυρή αντιπαρεμβατική δυνατότητα, AT3020 μπορεί να χρησιμοποιηθεί για τη δοκιμή παρέμβασης στατικού
2. ηλεκτρική ενέργεια, EMC και ούτω καθεξής.
3. Υψηλή σταθερότητα, χαμηλή διαστρέβλωση κυματοειδούς
4. η οθόνη αφής χρώματος 8 ίντσας, διασυνδέει φιλικό, εύκολος να λειτουργήσει.
5. Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT3020 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία,
6. Έλεγχος PC ή πρακτικός ασύρματος τελικός έλεγχος.
7. Επικοινωνήστε με το δοκιμασμένο μετρητή μέσω RS485
8. Προσαρμόστε την αυτόματος-βαθμολόγηση και το σύστημα επιθεώρησης των μετρητών
9. Selfprotection, που ανησυχεί και που επιδεικνύει τη θέση υπερφόρτωσης για την υπερφόρτωση παραγωγής εξοπλισμού, βραχυκύκλωμα τάσης, τρέχον ανοιχτό κύκλωμα
10. Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα τη ενημέρωση λογισμικού
11. Υποστηρίξτε τη βαθμολόγηση από το userself.

Τύπος:

AT3020C 3-phase πηγή ισχύος εναλλασσόμενου ρεύματος (50A), κατηγορία 0.05

AT3020B 3-phase πηγή ισχύος εναλλασσόμενου ρεύματος (50A), κατηγορία 0.1

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: 100V, 220V, 380V, 660V

Σειρά ρύθμισης: (0~120) %RG RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ρυθμίστε το ψήφισμα: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.005%/1min (κατηγορία 0.05), 0.01%/1min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.1% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 25V το /phase (φορτίο αντίστασης)

Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος:

Σειρά: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 50VA (50A σειρά)

Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Ενεργός/αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Παραγωγή φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, ή 0.01°

Ψήφισμα: 0.01°

Παραγωγή παράγοντα δύναμης:

Σειρά ρύθμισης: -1 ~ 0 ~ +1

Μέτρηση του ψηφίσματος: 0.0001

Ακρίβεια μέτρησης: 0.0005

Παραγωγή συχνότητας

Ρύθμιση της σειράς: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, ή 0.001Hz

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.001 Hz.

Αρμονική ρύθμιση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό εύρος: 0~40%

Αρμονική γωνία: 0°~359.99°

Αρμονικό καθορισμένο λάθος: 2$ο ~31st: ≤±0.1%, 32$ο ~63rd: ≤±0.2%

Μέτρηση ενεργειακού λάθους:

Ενεργό όριο ενεργειακού βασικό λάθους:

±0.05%RD (τάση 15V~660V, τρέχον 0.02A~60A, PF≥0.5)

±0.1%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Αντιδραστικό όριο ενεργειακού βασικό λάθους:

±0.1%RD (τάση 15V~660V, τρέχον 0.02A~60A, PF≥0.5)

±0.2%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Άλλες παράμετροι:

Παροχή ηλεκτρικού ρεύματος: 90-265VAC/DC

Συχνότητα ισχύος: 50Hz~60Hz

Κατανάλωση ισχύος: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, υγρασία: RH≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (L) × 440mm (W) × 176mm (Χ)

Βάρος: 28kg
