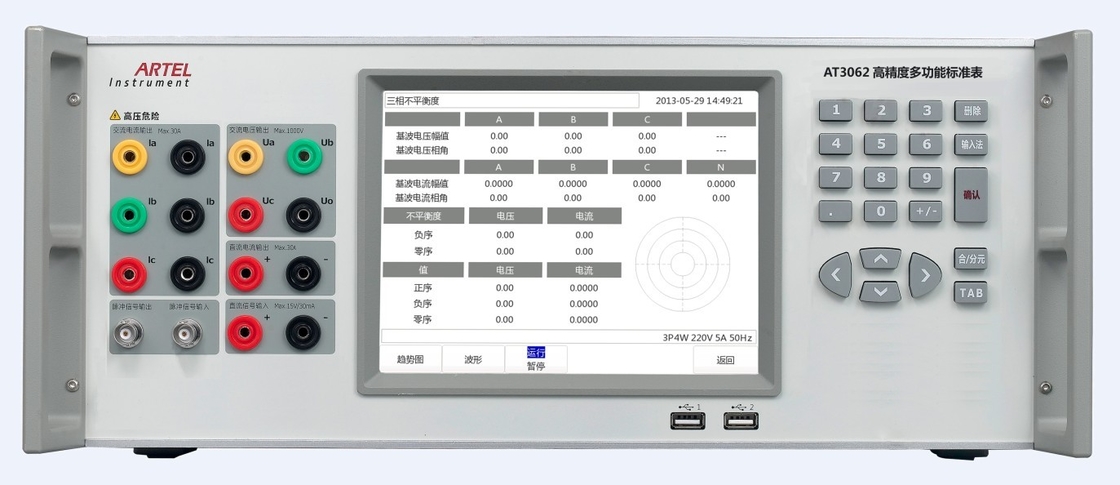

Υψηλά πολλών χρήσεων πρότυπα ελεγκτών μετρητών δύναμης ακρίβειας για ηλεκτρικό

Υψηλά πολλών χρήσεων πρότυπα ελεγκτών μετρητών δύναμης ακρίβειας για ηλεκτρικό

Σχεδιάγραμμα

AT3062 μπορεί να χρησιμοποιηθεί ως τυποποιημένος μετρητής για να εξετάσει τον ηλεκτρικό μετρητή και τον ενεργειακό μετρητή, και μπορεί επίσης να μετρήσει

όλα τα είδη ηλεκτρικής ποσότητας εναλλασσόμενου ρεύματος, και μπορούν επίσης να εφαρμοστούν στο κέντρο μέτρησης του πλέγματος δύναμης

εταιρίες, εταιρίες παροχής ηλεκτρικού ρεύματος, σταθμοί παραγωγής ηλεκτρικού ρεύματος, εθνικά όργανα μέτρησης, ποιότητα

τμήματα ελέγχου, ερευνητικά όργανα, πανεπιστήμια, βιομηχανικές και επιχειρήσεις μεταλλείας, κατασκευαστές

από την ενέργεια και τους ηλεκτρικούς μετρητές, κ.λπ.

Κύριες λειτουργίες:

AT3062 μπορεί να χρησιμοποιηθεί ως τυποποιημένος μετρητής για να εξετάσει τον ηλεκτρικό μετρητή και τον ενεργειακό μετρητή, και μπορεί επίσης να μετρήσει όλα τα είδη ηλεκτρικής ποσότητας εναλλασσόμενου ρεύματος

Μετρήστε τα λάθη του ενιαίου/τριφασικού ενεργού και αντιδραστικού ενεργειακού μετρητή, και τη σταθερή απόκλιση υπολογίζοντας την αξία

Μετρήστε την τάση, τρέχουσα, ενεργός ισχύς, αντιδραστική ισχύς, φαινόμενη ισχύς, γωνία φάσης, παράγοντας ισχύος, συχνότητα και ούτω καθεξής

Μετρήστε τη διαστρέβλωση της τάσης και του τρέχοντος κύματος, τη 2$α περιεκτικότητα σε αρμονικές ~127th και διά-αρμονικών, και την αρμονική γραφική παράσταση φραγμών επίδειξης και τα κυματοειδή

Μετρήστε τη σταθερότητα δύναμης

Πραγματικός - διάγραμμα phasor χρονικής επίδειξης, εύκολο να αναλύσει την καλωδίωση.

Κύρια χαρακτηριστικά γνωρίσματα:

η οθόνη αφής χρώματος 8 ίντσας, διασυνδέει φιλικό, εύκολος να λειτουργήσει

Αυτόματα μεταπηδήστε σε όλη την τάση και την τρέχουσα σειρά, και καμία ανάγκη να αλλαχτεί η καλωδίωση κατά τη διάρκεια της μέτρησης.

Υψηλό ψήφισμα μέτρησης, τάση και τρέχων ανώτερος ψηφίσματος σε 2×10-5, ψήφισμα 0.001°, ψήφισμα 0.01Hz φάσης συχνότητας

Η αντιδραστική μέτρηση δύναμης περιλαμβάνει 3P4W αληθινό αντιδραστικό, 3P3W αληθινό αντιδραστικό, 3 στοιχεία 90°artificial αντιδραστικούς, 2 στοιχεία 90°artificial αντιδραστικά, 2 στοιχεία 60°artificial αντιδραστικό κ.λπ., το οποίο είναι κατάλληλο να εξετάσει τον αντιδραστικό μετρητή δύναμης και τον αντιδραστικό ενεργειακό μετρητή στη διάφορη αρχή μέτρησης

Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT3062 μπορεί είτε να υποστηρίξει την αυτόνομη λειτουργία, τον έλεγχο PC είτε τον πρακτικό ασύρματο τελικό έλεγχο

Αυτόματα ανιχνεύστε, εντοπίστε και συναγερμός για την αποτυχία.

Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα την ενημέρωση λογισμικού

Ο τυποποιημένος ενεργειακός σφυγμός παραγωγής, και η σταθερά σφυγμού μπορούν να τεθούν με το χέρι

Βαθμολόγηση υποστήριξης από το userself

Τύπος

AT3062C υψηλός πολλών χρήσεων τυποποιημένος μετρητής ακρίβειας, κατηγορία 0.05

AT3062B υψηλός πολλών χρήσεων τυποποιημένος μετρητής ακρίβειας, κατηγορία 0.1

Τεχνική προδιαγραφή

Μέτρηση τάσης εναλλασσόμενου ρεύματος

Σειρά: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V αυτόματα μεταστρέψτε

Σταθερότητα: ≤100ppm/year

Ακρίβεια μέτρησης: 0.05%RG

Τρέχουσα μέτρηση εναλλασσόμενου ρεύματος

Σειρά: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A αυτόματα μεταστρέψτε

Σταθερότητα: ≤100ppm/year

Ακρίβεια μέτρησης: 0.05%RG

Μέτρηση δύναμης

Ενεργός/αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG

Μέτρηση γωνίας φάσης

Μέτρηση της σειράς: 0°~360°

Ψήφισμα: 0.001°

Ακρίβεια μέτρησης: 0.05°.

Μέτρηση συχνότητας

Μέτρηση της σειράς: 40Hz ~70Hz

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.002 Hz.

Αρμονική τάση

Αρμονική διαταγή: 2$ο ~127th

Αρμονικό εύρος: 0~100%

Αρμονική ακρίβεια: όταν Uh≥1%Un, 5% Uh όταν Uh<1>

Αρμονικό ρεύμα

Αρμονική διαταγή: 2$ο ~127th

Αρμονικό εύρος: 0~100%

Αρμονική ακρίβεια: όταν Uh≥3%Un, 5% Uh όταν Uh<3>

Μέτρηση ενεργειακού λάθους:

Ενεργό όριο ενεργειακού βασικό λάθους:

±0.05%RD (τάση 15V~660V, τρέχον 0.05A~120A, PF≥0.5)

±0.1%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)

Αντιδραστικό όριο ενεργειακού βασικό λάθους:

±0.1%RD (τάση 15V~660V, τρέχον 0.05A~120A, PF≥0.5)

±0.2%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)

Ενεργειακός σφυγμός

Παραγωγή ενεργειακού σφυγμού:

Σταθερή θέτοντας σειρά σφυγμού: (1~599999999) r/kWh (r/kvarh)

Μέγιστη συχνότητα παραγωγής: 10KHZ

Σφυγμός που εισάγεται ενεργειακός:

Σταθερή θέτοντας σειρά σφυγμού: (1~599999999) r/kWh (r/kvarh)

Θέτοντας σειρά σφυγμού βαθμολόγησης: 1~999999

Μέγιστη συχνότητα εισαγωγής: 10KHZ

Άλλες παράμετροι:

Παροχή ηλεκτρικού ρεύματος: 90-265VAC/DC

Συχνότητα ισχύος: 50Hz~60Hz

Κατανάλωση ισχύος: 100VA

Περιβαλλοντική συνθήκη: 20℃~30℃, υγρασία: RH≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 400mm (L) × 440mm (W) × 176mm (Χ)

Βάρος: 15kg
