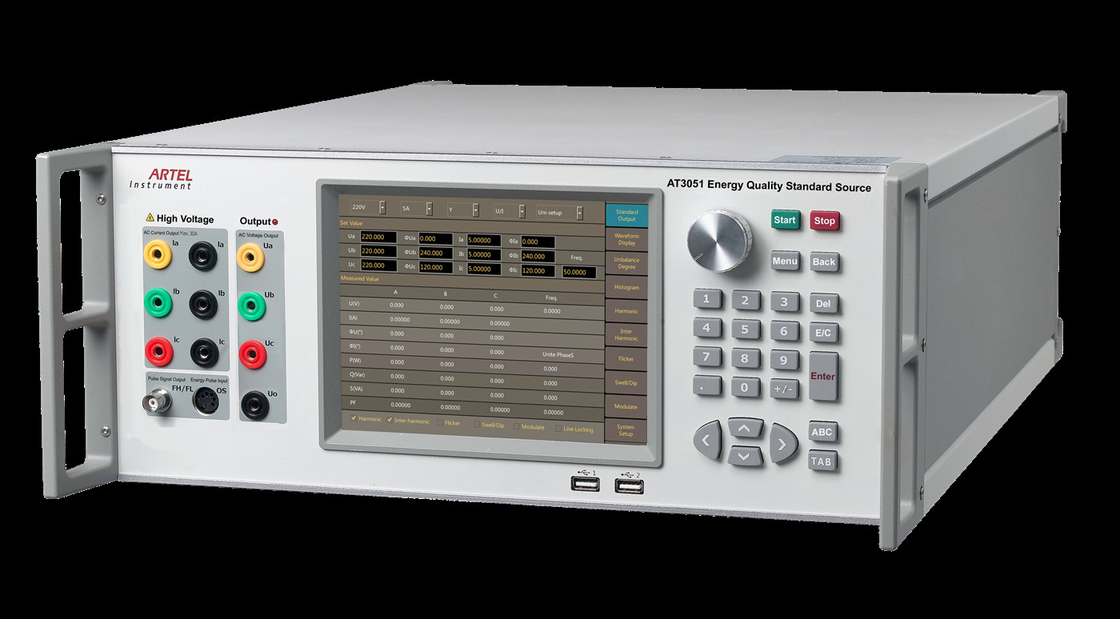

Ελεγκτής μετρητών δύναμης υψηλής τάσης

Εξοπλισμός δοκιμής μετρητών υψηλής τάσης

Σχεδιάγραμμα

AT3051 είναι κατάλληλο για το τμήμα μέτρησης ερευνητικού οργάνου, εταιρία πλέγματος δύναμης,

σιδηρόδρομος, μεγάλη βιομηχανική και επιχείρηση μεταλλείας και εθνικά επίπεδα οργάνων μέτρησης καθόλου.

Κύρια λειτουργία

Ημίτονο προσφοράς του τυποποιημένου επιπέδου πηγής ή των διάφορων σημάτων διαστρεβλώσεων

Υποστηρίξτε την ποιοτική και ποσοτική βαθμολόγηση των διάφορων ποιοτικών συσκευών ανάλυσης ισχύος, όργανο ελέγχου τάσης,

flickermeter, ποιοτικό όργανο καταγραφής δύναμης.

2$ες αρμονικές ~63rd παραγωγής.

Κύρια χαρακτηριστικά γνωρίσματα

η οθόνη αφής χρώματος 8 ίντσας, διασυνδέει φιλικό, εύκολος να λειτουργήσει.

Υιοθετήστε τα προηγμένα στοιχεία DSP - η τεχνολογία επεξεργασίας, μπορεί να συνθέσει τα διάφορα ανώμαλα κυματοειδή, όπως

οι αρμονικές, διά-αρμονικές, τρεμούλιασμα, πρήζονται, βυθίζουν, κ.λπ.

Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT3051 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία,

Έλεγχος PC ή πρακτικός ασύρματος τελικός έλεγχος

Επικοινωνήστε με το δοκιμασμένο μετρητή μέσω του rs-232/485 και Ethernet

Αυτόματα υπολογίστε το λάθος του μετρητή και του μετατροπέα, και τα σχετικά στοιχεία μπορούν να μεταφορτωθούν κατευθείαν

U-δίσκος

Self-protection, που ανησυχεί και που επιδεικνύει τη θέση υπερφόρτωσης για την υπερφόρτωση παραγωγής εξοπλισμού, βραχυκύκλωμα τάσης, τρέχον ανοιχτό κύκλωμα

Αυτόματα ανιχνεύστε, εντοπίστε και συναγερμός για την αποτυχία

Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα την ενημέρωση λογισμικού

Υποστηρίξτε τη βαθμολόγηση από το userself.

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: 50V, 100V, 220V

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Βαθμός ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, 10%RG για την επιλογή

Σταθερότητα: 0.01%/2min

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 25VA κάθε φάση

Ακρίβεια: 0.05%RG

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος

Σειρά: 1A, 2A, 5A, 10A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10%RG

Σταθερότητα: 0.01%/2min

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 25VA κάθε φάση

Ακρίβεια μέτρησης: 0.05%RG

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.01%/2min

Ενεργός δύναμη και αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG

Παραγωγή γωνίας φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, ή 0.01°.

Ψήφισμα: 0.01°

Ακρίβεια: 0.05°.

Παραγωγή παράγοντα δύναμης

Σειρά ρύθμισης: -1.0000 ~ 0.0000 ~ +1.0000

Ψήφισμα μέτρησης: 0.0001

Ακρίβεια: 0.0005

Θεμελιώδης παραγωγή συχνότητας

Σειρά ρύθμισης: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, ή 0.001Hz.

Ελάχιστο ψήφισμα: 0.001Hz

Ακρίβεια: 0.002 Hz.

Τριφασική τάση/τρέχουσα συμμετρία και συμμετρία γωνίας φάσης

Τάση/τρέχουσα συμμετρία: ≤0.1%

Συμμετρία φάσης: 0.05°

Αρμονική ρύθμιση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό περιεχόμενο: 0~40%

Αρμονική γωνία φάσης: 0°~359.99°

Αρμονικό ψήφισμα οργάνωσης φάσης: 0.01°

Αρμονική ακρίβεια τάσης: όταν Uh≥1%Un, 2% Uh όταν Uh<1>

Αρμονική τρέχουσα ακρίβεια: όταν Uh≥1%Un, 2% Uh όταν Uh<1>

Ρύθμιση διά-αρμονικών

Φάσμα συχνότητας: 16Hz~9kHz

Ακρίβεια συχνότητας: 0.05%

Ψήφισμα οργάνωσης συχνότητας διά-αρμονικών: 0.1Hz

Περιεκτικότητα σε διά-αρμονικές: 0~30%

Ακρίβεια εύρους διά-αρμονικών: 5%

Αξία τρεμουλιασμάτων παραγωγής (Pst)

Σειρά οργάνωσης: Οργάνωση το ±30% (60% ΔV/V) της τάσης ή του ρεύματος μέσα στη σειρά

Ακρίβεια ένδειξης Pst (220V~240V ή 115V~125V): 1%

Κυματοειδές: τετραγωνικό κύμα, ορθογώνιο κύμα ή κύμα ημιτόνου

Αναλογία καθήκοντος (όταν το κύμα είναι ορθογώνιο): 0.01 % ~ 99.99 %

Φάσμα συχνότητας διαμόρφωσης: 0.0008Hz ~ 40Hz

Πρηστείτε/εμβύθιση

Προκαλέστε την καθυστέρηση εισαγωγής (καθυστέρηση έναρξης): 0~60s

Πρηστείτε/διάρκεια εμβύθισης (συνεχιστείτε): 1ms~60s

Μέγιστες εμβυθίσεις εύρους (ξαφνικές αλλαγές): 0%

Το μέγιστο εύρος πρήζεται (ξαφνικές αλλαγές): 140%

Περίοδος κεκλιμένης ράμπας στην κεκλιμένη ράμπα έξω: 0.1ms ~30s

Καθυστέρηση παραγωγής ώθησης: 0~60s

Μέτρηση ενεργειακού λάθους

Ενεργός ενεργειακή ακρίβεια: 0.05%RD (PF≥0.5)

Αντιδραστική ενεργειακή ακρίβεια: 0.1%RD (PF≥0.5)

Γενικές παράμετροι

Παροχή ηλεκτρικού ρεύματος: 90~265VAC, 110VDC~370VDC

Συχνότητα: 50Hz~60Hz

Κατανάλωση: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, συγγενής humidity≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (λ) × 440mm (ψ) × 176mm (η)

Βάρος: 28Kg
