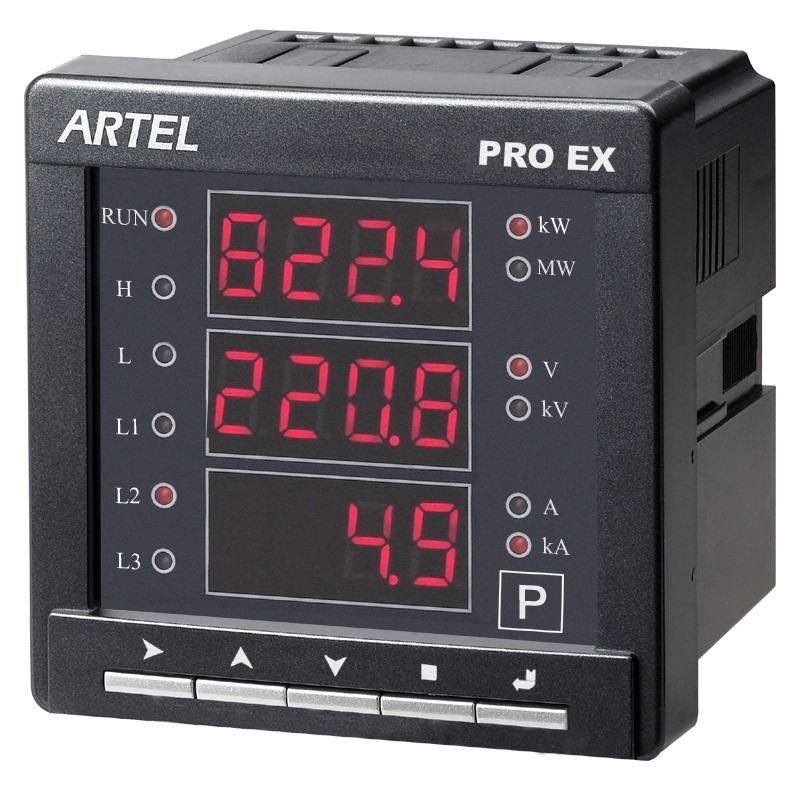

Ευφυής μετρητής επιτροπής 3 φάσης

1. Σχεδιάγραμμα

Ο ΥΠΕΡ ΠΡΩΗΝ ψηφιακός μετρητής επιτροπής είναι ένα ευφυές όργανο που έχει ενσωματώσει με στο μορφωματικό σχέδιο της ψηφιακής επίδειξης, αναλογική παραγωγή, RS485, πέρα από το αρχείο συναγερμών ορίου και την παραγωγή ηλεκτρονόμων. Το όργανο εκπληρώνει τα πρότυπα GB/T13978-2008, προτύπων GB/T το 13850-1998, GB/T 17626.5-2008, IEC1010 και EN61010.

2. Τεχνικά στοιχεία

Σύνδεση: 3P3W, 3P4W

Τάση εισαγωγής: 57.7~600VAC

Ρεύμα εισαγωγής: 0~5A

Πεδίο PT: 0.1~6500

Πεδίο CT: 0.1~6500

Σειρά επίδειξης: 0-9999MW

3. Διάγραμμα καλωδίωσης

Fig.6 ΥΠΕΡ ΠΡΩΗΝ P53/Q53/S52 3P4W

Σημείωση: Όταν είναι 3P3W, η γραμμή Ν δεν μπορεί να συνδεθεί. Τελικό 7# (ν) βραχυκυκλώνεται με τελικό 9#

(L2) και

Το ρεύμα φάσης Β (I2) μπορεί να συνδεθεί ή όχι.

4. Άλλες παράμετροι:

Θερμοκρασία λειτουργίας: -10℃~55℃

Υγρασία λειτουργίας: ≤ 95% (non-condensing)

Θερμοκρασία αποθήκευσης: -40℃~85℃

Υγρασία αποθήκευσης: ≤ 95%

Διαστατικό μέγεθος: EX53: 96*96*76mm

Εγκατάσταση: Μοντάρισμα επιτροπής.

EX53 μέγεθος εγκατάστασης: 91*91mm
