Ευφυής συγχρονισμός ΠΣΤ ποιοτικής ανάλυσης δύναμης IP51

Ευφυής συγχρονισμός ΠΣΤ ποιοτικής ανάλυσης δύναμης IP51

Σχεδιάγραμμα προϊόντων

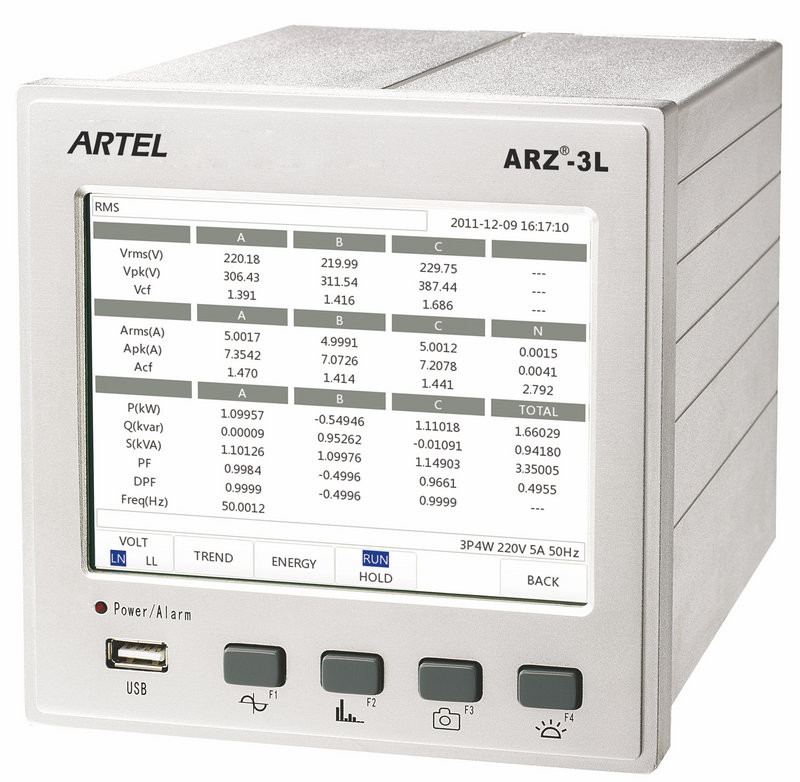

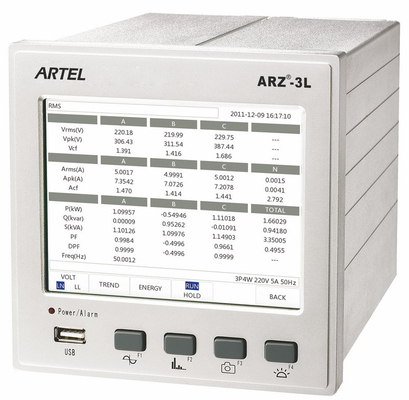

Arz®-3L η ποιοτική συσκευή ανάλυσης δύναμης είναι ένας ενσωματωμένος έλεγχος, ανάλυση και η συσκευή ελέγχου που προσφέρει την ηλεκτρική δοσολογία παραμέτρου, δοσολογία αρμονικών και ανάλυση, δειγματοληψία κυματοειδούς, μέτρηση της τάσης πρήζεται, βυθίζει, διακόπτει, θιγμένη τάση αναλογία, απαίτηση, αρχείο ελαττωμάτων, αρχείο γεγονότος, αρχείο στοιχείων. Arz®-3L μπορεί να ελέγξει και να ανιχνεύσει εάν η ποιότητα δύναμης εκπληρώνει το IEC και τα EN πρότυπα.

Arz®-3L μπορεί να λειτουργήσει με ποιοτικών ελέγχου και διαχείρισης δύναμης το λογισμικό μας για να παρέχει τις λύσεις διαχείρισης της ενέργειας για τις επιχειρήσεις. Με την ισχυρή ικανότητα δικτύωσής του, arz®-3L μπορεί να επιδείξει και να καταγράψει όλα τα αρχεία στοιχείων στο διαλογικό διάγραμμα τάσης. Μια έκθεση στοιχείων μπορεί να διαμορφωθεί περιοδικά. Η έκθεση μπορεί να χρησιμοποιηθεί για την ανάλυση ελαττωμάτων, στατιστικές, και πραγματικός - σκοπός χρονικού ελέγχου.

Εφαρμογή

>Ποιοτικές ανίχνευση και διαχείριση δύναμης

>Ανάλυση διαταραχής, ανάλυση ελαττωμάτων, προ-συντήρηση συσκευών

>Μακροπρόθεσμες αρχείο και ανάλυση

>Ανάλυση φορτίων δύναμης

>Αξιολόγηση και ανάλυση κατανάλωσης ενέργειας

>Χρησιμοποίηση του συγχρονισμού ΠΣΤ για να αναλύσει τη σχετικότητα μεταξύ των γεγονότων στις διαφορετικές θέσεις

>Εφαρμοσμένο πεδίο: Σύστημα ηλεκτρικής δύναμης ενιαίας φάσης και 3phase

Κύριες λειτουργίες

Ακρίβεια μέτρησης

U, αξία Ι RMS: 0.1%

U, τιμή κορυφής Ι, μέγιστος παράγοντας: 2%

Τρεμούλιασμα: 5%

Τάση που θίγονται και ρεύμα που θίγεται: 0.2%

Συχνότητα: ±0.002Hz

Παράγοντας δύναμης: ±0.002

Δύναμη: 0.1%

Ενέργεια: Ενεργός ενέργεια 0.05% IEC60687: 1992 (GB/T17883-1999)

Αντιδραστική ενέργεια 0.05% IEC61268 (1995) (GB/T17882-1999)

Αρμονικές: Iec61000-4-30 κατηγορία Α

Διά-αρμονικές: Iec61000-4-30 κατηγορία Α

Διεπαφή

Τεχνική προδιαγραφή

1. Εισαγωγή

a.AC τρέχουσα εισαγωγή

Μέθοδος εισαγωγής: Εσωτερικοί τρέχοντες μετασχηματιστές: 4 κανάλια

Ονομαστική εισαγωγή: 1A~5A RMS

Πεδίο μέτρου: 0.001A~7A RMS

Με το εξωτερικό αισθητήρων σφιγκτηρών δύναμης: 1A~3000A

Κατανάλωση ισχύος: ≦0.5VA/phase

Ικανότητα υπερφόρτωσης: 10A συνεχώς, 100A το /1s μη συνεχώς

b.AC εισαγωγή τάσης

Μέθοδος εισαγωγής: Εσωτερική μερική τάση αντίστασης: 4 κανάλια

Ονομαστική εισαγωγή: 100V~750V RMS

Πεδίο μέτρου: 0.2V~900V RMS

Κατανάλωση ισχύος: ≦0.1VA/phase

Ικανότητα υπερφόρτωσης: 1000V RMS συνεχώς, 6000V/1s μη συνεχώς

Πεδίο συχνότητας: 50/60 Hz±15%

c.Remote εισαγωγή σημάτων

μακρινή εισαγωγή 24VDC σημάτων 6 καναλιών

Συγχρονισμένος ΠΣΤ λιμένας: TTL (κώδικας Β), 485 (κώδικας Β)

2. Παραγωγή

α. 4 αποτελέσματα συναγερμών ηλεκτρονόμων, 10A/250VAC/30VDC

β. λιμένας επικοινωνίας: Rs-485 (baud ποσοστό: 2400, 4800, 9600, 19200bps)

γ. 1 κανάλι Ethernet: (10M/100M Ethernet)

Δ. USB

3. Περιβάλλον

Θερμοκρασία λειτουργίας: - 20℃~+60℃

Θερμοκρασία αποθήκευσης: - 40℃~+85℃℃

Υγρασία λειτουργίας: 5%~95%RH

Ύψος θάλασσας: μέχρι 2000m.

Κατηγορία ρύπανσης: Κατηγορία ΙΙ

Υλικό της κατοικίας: Duralumin

Κατηγορία προστασίας: IP51

4. Άλλες παράμετροι

Παροχή βοηθητικού ηλεκτρικού ρεύματος: 85-265VAC/DC

Συχνότητα δειγματοληψίας: 20.48k (50Hz)

Ψήφισμα δειγματοληψίας: 19 ψηφία

Χρόνος ανίχνευσης γεγονότος: 48μs

Μεγάλη χωρητικότητα στοιχείων: 32GB

Temp. παράγοντας μετατόπισης:<10ppm>

Αντισταθείτε την τάση (εισαγωγή ενάντια στην παραγωγή): 3000V/1min (2mA)

Comsumption δύναμης: 15VA

5. Δοκιμή EMC και ασφάλειας

EN61326-1 EN61000-4-2/3/4/5/12

IEC/EN61010-2001

Ανταγωνιστικό πλεονέκτημα:

Μπορούμε να ακολουθήσουμε την προσανατολισμένη στους πελάτες αρχή, τεχνολογία Artel. οι στόχοι να καινοτομήσουν προϊόντα υψηλής τεχνολογίας και να παρασχεθούν οι περιεκτικές λύσεις συνεχώς, και να συνεχίσουν να προσφέρουν ήταν κατάλληλοι τα προϊόντα και τις άριστες υπηρεσίες στους σφαιρικούς πελάτες του.

Η επιτυχής στρατηγική του Artel απεικονίζεται στον αριθμό πιστοποιήσεων, συμπεριλαμβανομένης της πιστοποίησης ποιοτικών συστημάτων ISO9001 και CE, του επιχειρηματικού πιστοποιητικού λογισμικού που εκδίδονται από το εθνικό τμήμα πληροφοριών, και του πιστοποιητικού επιχείρησης υψηλής τεχνολογίας που εκδίδεται από την κυβέρνηση, κ.λπ.
