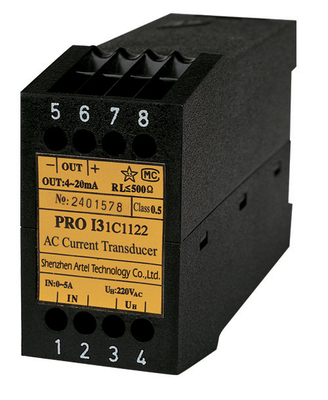

1. Περιγραφή προϊόντων

Υπέρ μετατροπείς σειράς για τις ηλεκτρικές ποσότητες, θεμελιώδεις συσκευές για την αυτοματοποίηση διαδικασίας. Όλα τα όργανά μας ικανοποιούν τις πολύ σημαντικούς απαιτήσεις και τους κανονισμούς σχετικά με την ηλεκτρομαγνητική συμβατότητα και την ασφαλή απομόνωση (πρότυπα IEC688-1992 και πρότυπα GB/T 13850-1998). Οι συσκευές έχουν αναπτυχθεί, έχουν κατασκευαστεί και έχουν εξεταστεί σύμφωνα με το σύστημα ISO 9001 εξασφάλισης ποιότητας.

2. Τεχνική προδιαγραφή

Ακρίβεια: Class0.2, 0.5

Παροχή βοηθητικού ηλεκτρικού ρεύματος: 85V~265VDC/AC 24V~80VDC/AC

Σταθερότητα: Ετήσιο ποσοστό ≤±0.2% αλλαγής

Ικανότητα υπερφόρτωσης εισαγωγής:

Συνεχής ικανότητα ≤1.5 Χ υπερφόρτωσης

Παροδική τάση Limit≤3X τρέχον Limit≤30X ικανότητας υπερφόρτωσης

Παραγωγή:

Σταθερή παραγωγή τάσης, αντιστάτης φορτίων    Rext≥250Ω

Σταθερή τρέχουσα παραγωγή, αντιστάτης φορτίων    Rext≤500Ω

Εναλλασσόμενο κύμα: ≤18mV (μέγιστος-αιχμή)

Χρόνος απόκρισης: ≤300ms

Εντυπωσιακή τάση: ≤2.5kV

Λειτουργούσα θερμοκρασία: -10℃~+55℃

Θερμοκρασία αποθήκευσης: -40℃~+85℃

Σχετική υγρασία του ετήσιου μέσου όρου: ≤90%RH

Εγκατάσταση: Ράγα DIN 35mm

Μέγεθος: 35mm×69mm×110mm

Εγγυητική περίοδος: 2 έτη

3. Τεχνικά στοιχεία

Εισαγωγή: 0~100V/0~120V/0~220V/0~380V/0~500V/0~600V

Παραγωγή: 4~20mA, 4~20mA (2-wire), 0~20mA, 0~10mA, 0~1mA, 0~5V, 0~10V, 0-1V

4. Καλωδίωση

ΥΠΕΡ διάγραμμα καλωδίωσης U31

«ΕΞΩ» παραγωγή στην αλληλογραφία

«»    Τρέχουσες μεταβλητές εισαγωγής

«UH»    Παροχή βοηθητικού ηλεκτρικού ρεύματος

Σημείωση: ο 2-wire μετατροπέας μπορεί ακριβώς να επιλέξει την παροχή βοηθητικού ηλεκτρικού ρεύματος 24VDC και το σήμα παραγωγής 4-20mA.

ΥΠΕΡ διάγραμμα καλωδίωσης U32 2in1

UA, UC:   Μεταβλητές τάσης εισαγωγής

UH:            Παροχή βοηθητικού ηλεκτρικού ρεύματος

OA+, OC+:    Άνοδος της παραγωγής στην αλληλογραφία στο UA, UC

OA, OC:   Κάθοδος της παραγωγής στην αλληλογραφία στο UA, UC

ΥΠΕΡ διάγραμμα καλωδίωσης U33 3in1

UA, UB, UC:   Μεταβλητές τάσης εισαγωγής

UH:          Παροχή βοηθητικού ηλεκτρικού ρεύματος

OA, OB, OC:  Παραγωγή στην αλληλογραφία στο UA, UB, UC

COM:        Κοινό τερματικό
